摘要：針對規?；i養殖過程中難以及時獲取豬只體溫問題，設計了基于紅外技術的生豬體溫巡檢裝備并開發了相應的裝備控制系統，以實現對設施豬場生豬體溫的快速監測。裝備硬件包括紅外移動采集裝置、系統控制裝置和供電裝置3個部分，其中紅外移動采集裝置包括滑軌、移動小車、紅外熱像儀和保護殼系統控制裝置包括惠普MINI微型計算機、XP2-18R/RT型整體式控制器和DM542型數字式中低步進電機驅動器供電裝置包括電纜線和電纜滑車。裝備控制系統集成紅外圖像的采集、存儲控制，移動小車的運行控制及與遠程服務器的數據通信等功能。在限位欄豬舍部署該裝備并進行了28d的測試試驗，試驗表明：該裝備工作穩定，巡檢過程中紅外圖像平均缺失率為0.9%，能有效采集限位欄生豬紅外圖像。試驗選擇耳根區域作為生豬體溫敏感區域，通過統計得到豬只耳根區域周期性巡檢精度在90%以上，能有效監測豬只耳根區域溫度情況。試驗還對3-6號豬只連續5d耳根區域溫度最大值進行監測并統計其日均值，通過分析驗證了溫度數值的科學性，可為養殖人員提供有效的監測信息，在生豬養殖領域?qū)ιi健康的監測和疫情的防治具有重要的意義。

　　關鍵詞：生豬：體溫；紅外熱像儀；巡檢；機器視覺

　　當前，規?；?、集約化養殖已成為我國生豬養殖行業發展的必然趨勢，然而，隨著養殖規模的擴大，飼養密度的增加，容易引起豬只的應激反應，增加豬病防控的難度，體溫是豬只機體內活動的客觀反映，是一項重要的生理指標，傳統豬只體溫測量采用人工測量方法，一般用豬的直腸溫度來表征體溫，人工接觸式測量不僅效率低下，而且不利于保證其福利水平。研究表明，生豬體表溫度是由其皮膚和生活環境之間的熱交換、新陳代謝和近體表的血液循環決定的，因此，其同樣可作為豬只健康與否的重要指標。

　　近年來，隨著信息技術的發展和深入應用，電子信息技術、計算機視覺技術逐漸滲透到各個領域，在畜禽養殖領域也逐漸發展起來。紅外熱成像作為一種替代的非接觸的體溫測量方法，已經被研究作為識別與體溫變化相關的許多生理和病理過程的工具，文獻研究了通過紅外熱像儀可以識別豬只體表最冷和最熱區域，并可作為評估豬場設施和動物福利的工具。文獻應用紅外熱像儀來估計新生豬體溫并分析其熱應激狀態。通過紅外熱成像評估斷奶仔豬眼睛、耳朵和鼻子區域表面溫度與不同類型環境的關系。文獻研究了對豬只頭部紅外圖像使用差分ROI方法可用于早期檢測豬體溫升高。文獻研究了基于改進主動模型的豬耳部目標區域檢測方法，為研究生豬規?；B(yǎng)殖中非接觸式體溫監測打下基礎。文獻為研究規?；i養殖中非接觸式體溫測量方法，用改進的OSTU算法分別對仔豬、育肥豬和妊娠豬紅外圖像耳根部進行檢測。

　　上述研究主要建立在人工對紅外圖像進行分析、處理的基礎上，在體溫的自動檢測、分析方面尚未取得突破?；谇叭搜芯康乃枷?，本文采用FLIR A310型紅外熱像儀作為生豬紅外圖像采集器，研究設計一種基于紅外技術的設施豬場生豬體溫巡檢裝備及系統，以實現對巡檢裝備的遠程控制及生豬體溫的實時監測，為后期研究豬只行為、健康信息提供數據基礎。

　　1  生豬體溫巡檢設備硬件設計

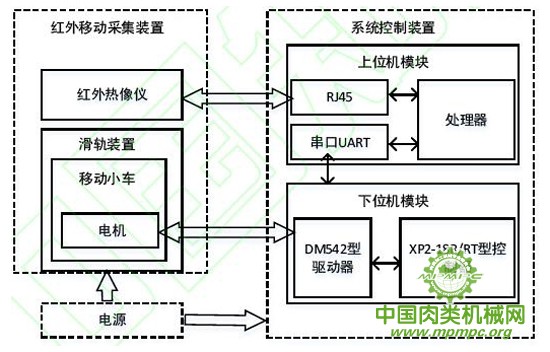

　　體溫巡檢裝備硬件由紅外移動采集裝置、系統控制裝置和電源組成。硬件裝備的體系結構如圖1所示。

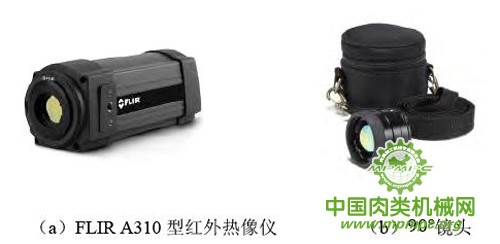

　　裝備采用FLIR A310型紅外熱像儀作為圖像采集器，如圖2a所示。A310是FLIR Systems公司的一款熱像儀，其主要應用在安全自動化方面，可實現數字輸入、輸出，具有熱敏度高、精度高等特點，產品部分參數如表1所示。為了最大程度上采集生豬紅外圖像，熱像儀在內置25%鏡頭的基礎上，加裝一個90鏡頭，如圖2b所示。

圖2  熱像儀及鏡頭

表1   FLIR A310熱像儀主要參數表

　　在實驗室設定的條件下，用一定數量已知溫度的黑體進行熱像儀標定，標定時采用斯蒂芬-玻爾茲曼定律所給出的黑體輻射能量與其溫度的關系式

　　W=εδT4         （1）

　　式中W--輻射功率，單位W/m2

　　ε--灰體的發射率，由物體材質決定，介于0～1之間，物體為黑體時，ε=1

　　δ--史蒂芬-玻爾茲曼比例常數，取5.67×10-8W/（m2·K4）

　　T--熱力學溫度，K

　　通過熱像儀測得的輻射能及材料固有的發射率參數，理論上就可以計算得到物體各點的溫度，形成熱像圖。然而，熱像儀接收到的有效輻射除了物體自身輻射外，還包括周圍環境的反射輻射、大氣輻射。因此需進行修正補償，補償公式為

　　Wtot=ετWobj+（1-ε）τWrefl+（1-τ）Watm         （2）

　　式中τ--大氣傳輸率

　　Wtot--熱像儀所接收到的全部輻射能，單位W/m2

　　Wobj--來自目標物體的輻射能

　　Wrefl--周圍環境的反射輻射能

　　Watm--大氣輻射能

　　本文巡檢裝備所采集的生豬紅外圖像進行溫度數據分析時采用相對溫度分析。因此，在誤差允許范圍內，熱像儀標定后，只需根據現場情況設定豬只個體發射率、相對濕度、大氣溫度、反射溫度、距離等參數，建立有效的溫度分布熱像圖。

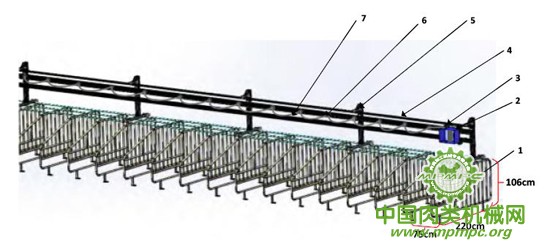

　　紅外移動采集裝置主要由FLIR A310型紅外熱像儀和滑軌裝置組成，如圖3所示。為去除環境因素對熱像儀的腐蝕和干擾，采用32cm×11cm×10cm的亞克力透明板作為熱像儀的保護殼，在保護殼的底部使用儲片作為紅外高透光濾光片?；壯b置主體采用電泳涂裝的工業型鋁材作為材料，由若干支架和主、副軌道組成，支架用于固定在豬場限位欄上，軌道上搭載帶有步進電機的四輪移動小車及若干電纜滑車。紅外熱像儀安裝在移動小車上，電纜滑車主要用于搭載電纜滑線，以實現供電及數據的傳輸，支架及電纜滑車的數量將根據軌道的長度而定。

　　1.豬舍限位欄2.紅外采集裝置 3.移動小車 4.軌道 5.支架 6.電纜滑車 7、電纜線

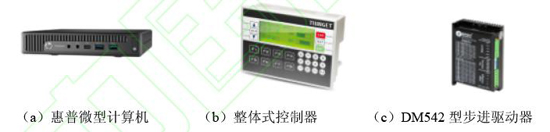

　　系統控制裝置主要包括上位機模塊和下位機模塊。上位機需要實現與紅外熱像儀及下位機的交互，并完成紅外圖像數據的存儲、轉發，因此對上位機的處理速度、內存容量及應用能力有一定的要求。對此，上位機選擇惠普ProDesk 400 G2 MINI微型計算機，其核心處理器為英特爾Core i7-6700T，主頻2.8GHz，內存8GB，硬盤容量1TB，機器符合設計要求。下位機采用信捷電氣公司的XP2-18R/RT型整體式控制器，控制器整合了PLC和文本顯示OP功能，不僅實現一定的運算和控制功能，而且可以動態的顯示文本。移動小車的電機驅動器采用DM542型數字式中低步進電機驅動器，其具有運行平穩、噪音小及內置微細分技術等特點。系統控制裝置硬件實物如圖4所示。

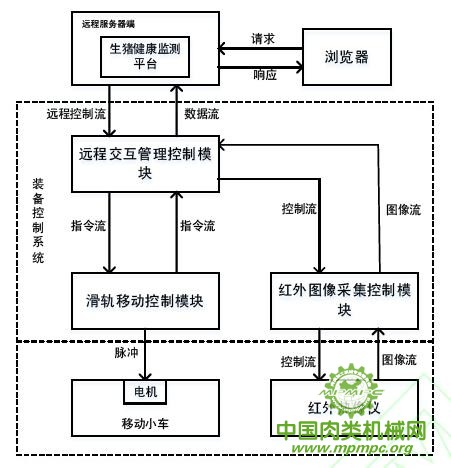

　　生豬體溫巡檢裝備需要實現紅外圖像的采集、存儲控制，移動小車的運行控制及與遠程服務器的數據通信等功能。裝備系統軟件采用模塊化設計，主要包括紅外圖像采集控制模塊、滑軌移動控制模塊和遠程交互管理控制模塊，系統軟件體系結構如圖5所示。

　　上位機與滑軌控制器在串口通信中使用8字節的ModBus-RTU協議，協議指令數據幀格式如表2所示，波特率為9600，停止位1位，數據位為16位。上位機與滑軌控制器進行指令交互，滑軌移動控制器解析指令后通過控制步進電機的正反轉動來定位小車及紅外熱像儀的軌道位置停靠點，指令具體配置如表3所示。

表2  滑軌移動控制協議指令數據幀格式

表3  指令配置表

　　上位機通過監聽服務器端口，接收來自服務器的遠程指令，并將指令轉換成ModBus-RTU協議格式轉發到下位機。滑軌控制器接收到上位機發送的指令后，根據指令解析內容給電機驅動器發送相應的脈沖信號，驅動電機實現小車的運動和停止，并將小車位置點信息點返回，滑軌移動控制算法如下：

　　輸入：本地或遠程服務器指令T（如表4中的MODE，SET，QUERY三種）

　　輸出：下位機反饋信息K hostOpenPort（上位機打開串口），hostSetSerialPort（對串口進參數設置）

　　while{//監聽本地或者遠程服務器指令

　　accept/取指令T}

　　switch（T）//解析指令T

　　case:MODE/控制方式選擇

　　case:SET/參數設置

　　case:QUERY//信息查詢

　　將上述解析后的轉化為ModBus-RTU協議格式T并發送至下位機

　　下位機接收T并解析，產生相應脈沖信號P控制小車運動和停止

　　下位機發送反饋指令K至上位機

　　2.3  紅外圖像采集和傳輸

　　紅外圖像的采集控制主要由上位機與紅外熱像儀的交互完成，上位機收到下位機控制器的反饋信息后，調用API接口服務，完成數據采集。紅外圖像數據的采集控制模式包括手動模式和自動模式。自動模式下，按照系統預設巡檢采集每個欄位點的生豬紅外圖像手動模式下，按照用戶需求采集興趣欄位點生豬紅外圖像。采集的紅外圖像先進行本地存儲，然后通過遠程交互管理模塊的定時任務程序?qū)?shù)據傳輸?shù)竭h(yuǎn)程服務器，采集控制算法流程如下。

　　輸入：紅外圖像采集指令T

　　輸出：相應欄位點紅外圖像1

　　while{

　　Accept//上位機接收紅外圖像采集指令T}

　　switch（T）//判斷指令類型

　　case:auto//自動模式

　　case:manual//手動模式

　　callAPIService//調用API服務

　　連接熱像儀A并設置相關參數map

　　采集圖片I，斷開熱像儀A并將紅外圖像存儲在本地

　　Task{//定時任務：上傳圖像到遠程服務器

　　Upload（I）}

　　數據傳輸是指上位機與遠程服務器的交互管理控制，二者使用Socket方式實現通信，主要包括指令交互和紅外圖像傳輸。紅外圖像數據的定時上傳在每次巡檢后進行，將數據傳輸?shù)竭h(yuǎn)程服務器進行保存。指令交互則是上位機通過監聽服務器相應端口，接收服務器遠程控制指令并實現信息反饋，通信過程中，遠程服務器向上位機發送的控制指令信息類型如表4所示。

表4  遠程服務器向裝備發送的指令類型

　　為驗證裝備的穩定性和可行性，2018年7月在廣東省云浮市新興縣溫氏東成種豬場進行了為期28d的測試試驗。

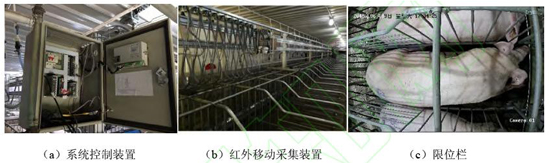

　　試驗豬場為標準化的設施豬場，環境因子相對穩定，可最大程度上去除豬舍內環境因素的干擾。裝備安裝在限位欄豬舍，為了盡可能不丟失豬只頭部區域的熱像分布圖，將熱像儀經過區域定位在限位欄偏豬只頭部區域的正上方。每個限位欄長220cm、寬75cm、高106cm，紅外熱像儀距離豬舍地面200cm，滑軌安裝欄位共有28個。根據文獻的研究，豬表面發射率為0.945到0.978不等，綜合考慮將發射率設置為0.95。試驗豬場環境溫濕度相對穩定，可根據環境因子數據進行調整。由于限位欄豬只個體呈現不同姿態或行為時，其距離熱像儀鏡頭的距離也有所差異，通過密集觀察發現，當豬只呈現不同姿態或行為時所采集的紅外圖像溫度差異效果不明顯因此本文將距離設置為統一的120cm。圖6為體溫巡檢裝備在設施豬場的布置情況。

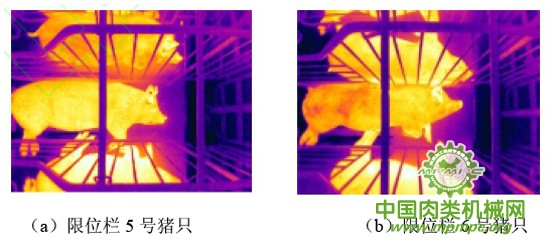

　　精度試驗分為2個階段，第一階段采用自動巡檢方式進行21d紅外圖像的采集，頻率為每2h巡檢28個欄位一次，每個欄位點每次停留3s并采集1幅紅外圖像。巡檢模式下限位欄5號及6號豬只的拍攝效果樣例如圖7所示，中間位置豬只為相應欄位點的興趣豬只。第二階段采用手動模式進行7d特定豬只個體紅外圖像的采集，頻率為每0.5h采集一次生豬紅外圖像。

圖7  紅外圖像采集樣例

　　第1階段的試驗理論上每7d采集2352幅紅外圖像，第2階段試驗理論上采集336幅紅外圖像，在實際試驗中，由于熱像儀與上位機之間的交互存在一定丟包問題，因此采集精度低于100%，試驗采集情況如表5所示。第1階段21d的缺失率分別為0.9%、1.2%、0.6%，第2階段的缺失率為1.8%，試驗平均缺失率為0.9%，可滿足自動化巡檢采集生豬紅外圖像的實際需求。

表5  試驗過程紅外圖像采集情況

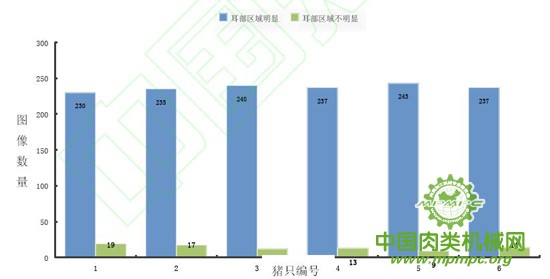

　　第1階段的周期巡檢試驗共進行21d，試驗期間共采集了6993幅豬只紅外圖像，通過FLIRTools工具對采集的豬只紅外圖像溫度分布情況進行分析，發現溫度最大值絕大部分集中在豬只耳根區域。根據文獻提出的生豬體表溫度分布變化可以作為其健康狀況檢測的補充診斷程序及文獻相關研究表明，生豬紅外圖像的耳根區域的最大溫度及平均溫度均保持了與生豬直腸溫度較好的相關性。因此，在總結國內外相關學者的研究成果的基礎上，結合巡檢試驗所采集的生豬紅外圖像溫度分布情況，確定以生豬耳根區域作為其體溫檢測的敏感區域。限位欄1~6號豬只耳根區域周期性巡檢統計結果如圖8a所示，前20個限位欄豬只耳根區域周期性巡檢精度如圖8b所示。

　　由于限位欄空間較小，豬只主要呈現3種姿態：側躺、趴和站立，白天豬只以站立和趴為主，晚上則以側躺為主。當豬只呈現趴和側躺姿態時，豬只耳根區域輪廓較為清晰；當豬只站立時，發生飲水或進食行為時，其頭部向下，有時難以捕捉較為明顯的耳根區域輪廓。圖7b結果表明，耳根區域巡檢精度都在90%以上，裝備所采集的紅外圖像能有效的監測豬耳根區域溫度情況，驗證了本文巡檢裝備安裝高度、角度的合理性。

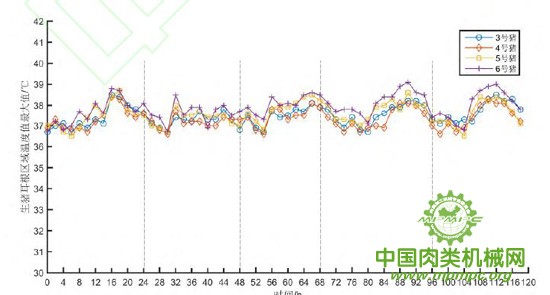

　　根據相關研究表明，一般豬的正常體溫范圍為38.0℃至39.5℃，耳根區域體表溫度較直腸體溫要低。本文試驗豬場為現代化的設施豬場，豬場內部溫濕度等環境因子能夠得到有效的調控，在一定程度上能夠減少豬舍環境對豬只耳根區域溫度變化的干擾。試驗通過FLIRTools工具提取了限位欄3至6號豬只2018年7月17日至7月21日連續5d（所選擇時間段豬只無異常）的耳根區域最高溫度，其溫度變化曲線如圖9所示。由溫度變化曲線得出，限位欄3號至6號豬只在連續5d內耳根區域溫度最大值變化趨勢基本保持一致，總體都呈先下降后上升再下降的趨勢變化，其中耳部區域溫度最大值高達39.1C，最小為36.3℃。所測得的豬只體溫白天整體高于黑夜，一方面是因?yàn)樨i只的進食時間為上午07：00-08：00及下午的17：00-18：00且白天豬只由于進食、飲水等行為呈現一種較為活躍的狀態，因此溫度較高，另一方面，試驗期間正處夏季，設施豬場內部環境溫濕度雖得到有效控制，但晝夜溫度差異也對所得到的溫度數據有一定的影響。

圖9  3至6號豬只耳根區域溫度最大值曲線

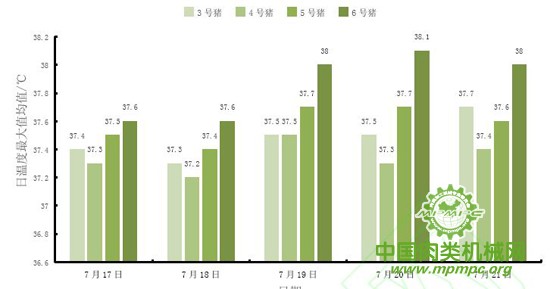

　　如圖10所示，對3至6號豬只2018年7月17日至7月21日連續5d采集的耳根區域溫度最大值進行均值分析。結果表明，3至6號豬只耳根溫度最大值均值均在37℃以上，不同豬只個體間所測得耳根溫度有差異。6號豬相對3、4及5號豬而言，其均值最大，4號豬則均值最小?？傮w而言，溫度數值較為穩定，在一定程度上驗證了溫度數值的科學性，后期可結合環境因子數據、豬只姿態、行為等數據深入挖掘分析，為健康養殖、福利養殖提供技術支撐。

圖10   3至6號豬只耳根區域日溫度最大值均值

　?。?）設計了一種基于紅外技術的設施豬場生豬體溫巡檢裝備，通過裝備及相應控制系統可實現生豬紅外圖像的自動化巡檢采集、有效存儲和遠程傳輸。

　　（2）對裝備及系統進行部署測試，試驗結果表明該裝備能穩定運行，巡檢過程紅外圖像平均缺失率為0.9%，豬只耳根區域周期性巡檢精度在90%以上，在一定程度上驗證了裝備的穩定性、可行性。

　?。?）對限位欄3至6號豬連續5d的耳根區域溫度最大值及日均值進行監測分析，驗證了所采集紅外圖像溫度數值的科學性，也為后續研究豬只行為、體溫異常提供了數據支撐。
